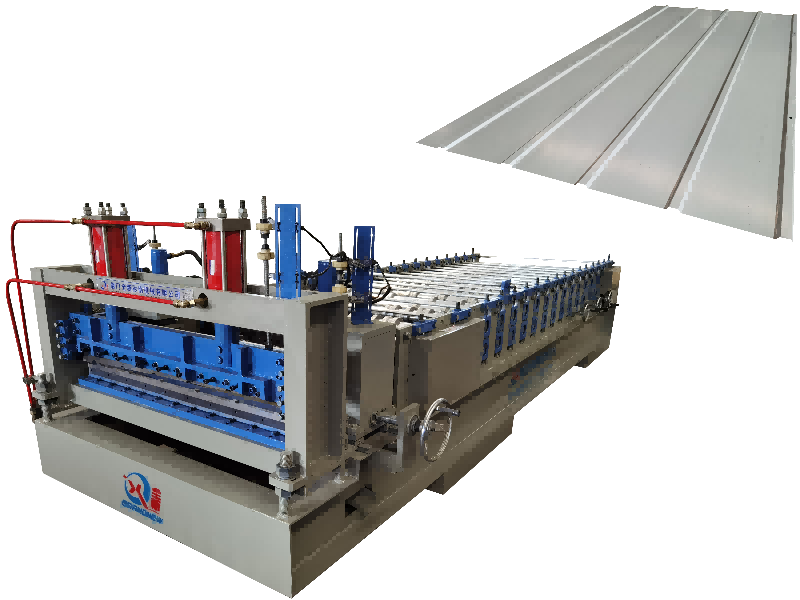

Équipement de formage de rouleaux de métal

Cet équipement de formage de rouleaux de métal est de conception multifonctionnelle, la matière première peut être de l'aluminium ou une bobine de métal, il est bien utilisé comme tôle de toit en acier, plafond en métal, panneau décoratif, mur décoratif, etc.

envoyer une demande

Description du produit

Paramètre

Articles	Paramètre
Épaisseur du matériau	0,3-0,6 mm
Étapes de formage	20 étapes
Matériau du rouleau	Acier 45#, recouvert de chrome
Moteur d'entraînement	11KW
Puissance de coupe hydraulique	4KW
Diamètre de l'arbre	75mm
Pression hydraulique	10-12MPa
Alimentation	380 V/50 Hz/3Ph (peut être spécifié par l'utilisateur)
Type de coupe	Coupe hydraulique, arrêt pour couper
Tolérance	±1,5 mm
Matériau de l'outil de coupe	Cr12
Système de contrôle	Automate avec écran tactile
Dimensions de la machine	1080013501650mm
Poids net de la machine	5,5 tonnes

Images d’échantillons de tôle

Metal Roll Forming System Rollformers

La machine de formage de rouleaux de toit métallique de Beenew Machinery est conçue pour produire des panneaux de toit de haute qualité dotés d'une technologie de pointe et de performances efficaces. Il prend en charge une large gamme de matériaux, notamment l'Alu-zinc, avec une plage d'épaisseur de 0,35 mm à 0,8 mm. La largeur effective est de 1 020 mm et la largeur d'alimentation est d'environ 1 220 mm, garantissant ainsi des capacités de production robustes. Le système s'adapte aux limites d'élasticité des matériaux comprises entre 235 et 550 MPa, offrant une excellente durabilité pour les applications de toiture.

Dérouleur hydraulique

La profileuse de toiture est équipée d'un dérouleur hydraulique de 5 tonnes x 1 250 mm, conçu pour une alimentation en bobines fluide et efficace. Le système d'expansion du trou intérieur de la bobine hydraulique est entraîné par un moteur de pompe de 3 kW, permettant une manipulation et des ajustements de taille faciles. Le système d'expansion à cale conique assure la stabilité avec une capacité de charge allant jusqu'à 5 tonnes. Il prend en charge les bobines d'un diamètre intérieur de 510 ± 30 mm, d'un diamètre extérieur allant jusqu'à 1 300 mm et d'une largeur de bobine maximale de 1 250 mm.

Metal Roll Forming Equipment

Guide d'alimentation et dispositif de pré-cisaillement manuel

Cette profileuse comprend un guide d'alimentation qui gère des épaisseurs de travail jusqu'à 0,6 mm. Le dispositif de pré-cisaillement manuel est doté d'un contrôle de coupe intelligent qui coupe uniquement l'extrémité de la feuille finale, minimisant ainsi le gaspillage de matériau et garantissant des coupes précises.

Metal Roofing Roll Former

Machine de formage de rouleaux principaux

La section principale de la machine fonctionne grâce à un système d'entraînement à engrenages/pignons, garantissant un fonctionnement stable et efficace. La machine à couvrir les toitures dispose de 18 postes de formage en acier 45#, traités sur des tours CNC et recouverts de chrome dur pour plus de durabilité. Le diamètre de l'arbre est de Φ75 mm, contribuant à un fonctionnement fiable. Le moteur principal est évalué à 11 kW et la ligne fonctionne à environ 20 m/min.

Roll Forming Sheet Metal
