Machine de formage de rouleaux de supports solaires pour le Qatar

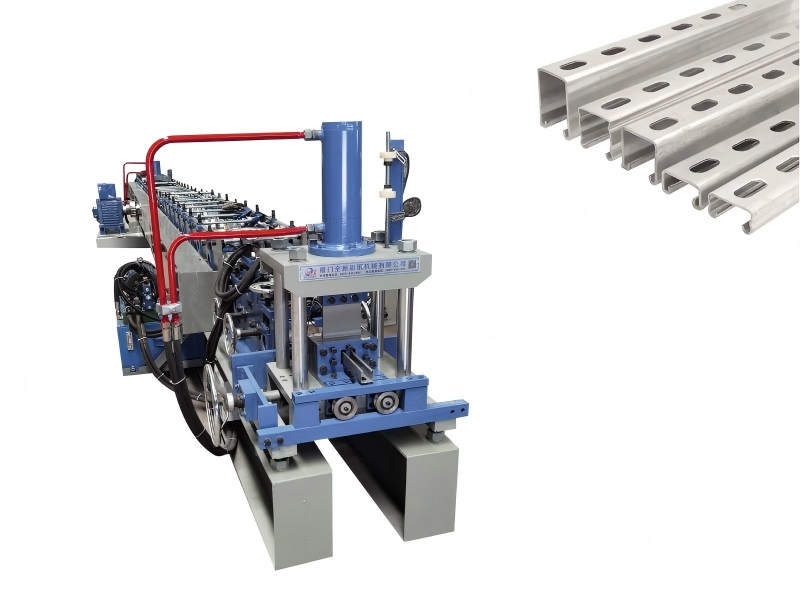

Machine de formage de rouleaux de supports solaires

Les systèmes de montage photovoltaïques (PV) sont les principaux composants de support de la production d'énergie photovoltaïque (PV). Des systèmes de montage de haute qualité garantissent la stabilité de l'installation et la précision du positionnement des panneaux photovoltaïques, évitant ainsi les déplacements et les dommages susceptibles d'affecter l'efficacité de la production d'électricité. Cette profileuse a été développée pour répondre aux exigences de la production de systèmes de montage photovoltaïques à grande échelle et de haute précision. Elle peut produire en masse des composants de montage qui répondent aux normes de résistance et de durabilité de l'industrie, réduisant considérablement les coûts de production tout en garantissant la qualité des produits, aidant ainsi les entreprises à améliorer leur compétitivité sur le nouveau marché de l'énergie.

Produits et applications

1. Principaux composants de production : rails de montage de toit, supports de système de rails, acier de canal de structure de support de panneau photovoltaïque et profilés de montage photovoltaïques produits en série, qui sont des composants structurels clés dans les domaines photovoltaïques et énergétiques.

2. Domaines d'application principaux

Installation de panneaux photovoltaïques : fournit un support structurel pour les panneaux photovoltaïques, garantissant la précision et la stabilité de l'installation dans différents environnements.

Infrastructure énergétique : utilisée pour les structures de support d'éoliennes, la gestion des câbles et l'installation de boîtiers d'équipements électriques.

Structure légère porteuse : convient pour soutenir et renforcer des cadres légers, offrant une solution économique pour les applications porteuses légères.

Composition de la machine et avantages opérationnels

L'équipement est une ligne de production automatisée haute performance. Les composants de base sont tous conçus avec une haute précision pour garantir une production fluide et la précision du produit. Les fonctions de chaque composant sont les suivantes :

Dérouleur hydraulique : permet une alimentation stable et efficace des matières premières ;

Servo-alimentateur : fournit un positionnement précis, jetant les bases d'un traitement de haute précision ;

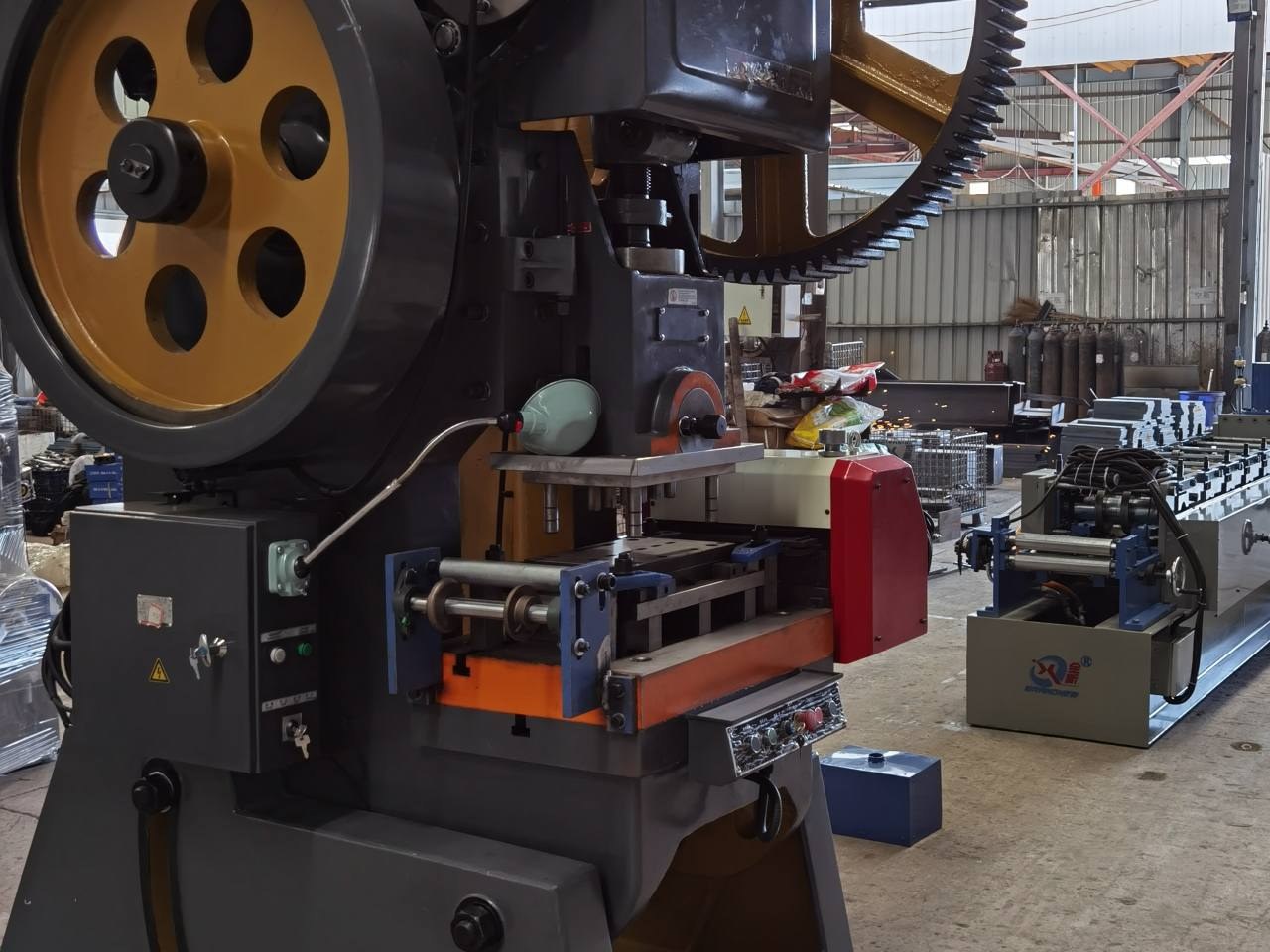

Poinçonneuse/unité de poinçonnage indépendante : permet un poinçonnage précis des profils selon les exigences de conception ;

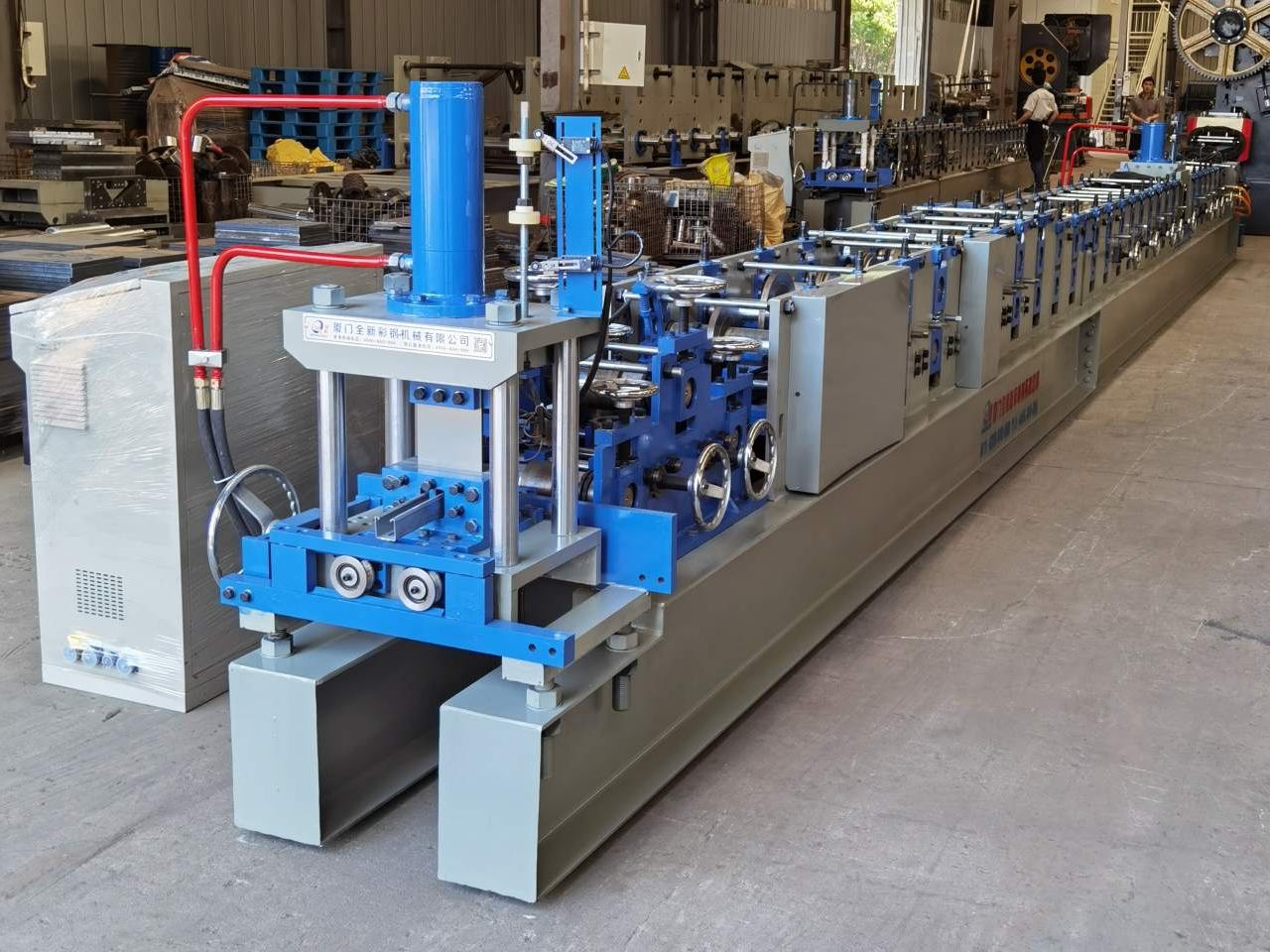

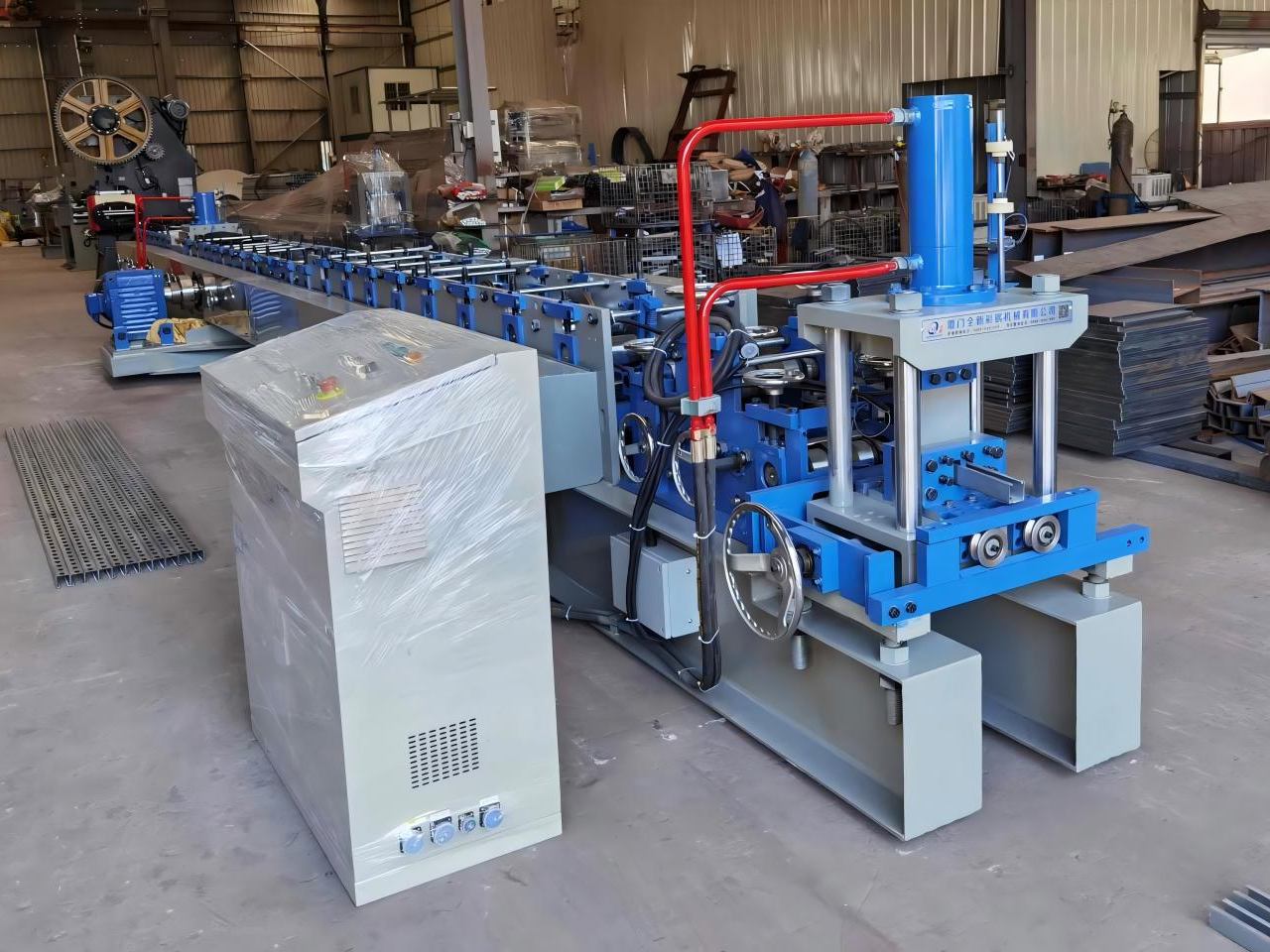

Unité principale de formage de rouleaux : permet un formage cohérent et de haute précision des profils ;

Machine de découpe à servomoteur : permet d'obtenir une découpe plate et précise des profils, même à des vitesses élevées ;

Système électrique et hydraulique : fournit de l'énergie à l'ensemble de la chaîne de production et permet un contrôle intelligent, optimisant ainsi l'efficacité opérationnelle.

Avantages de la production : la production entièrement automatisée remplace le travail manuel, ce qui permet d'économiser du temps et des coûts de main-d'œuvre ; une qualité élevée et constante des produits garantit l'intégrité structurelle des installations photovoltaïques ; Les composants de support produits peuvent être directement assemblés sur site, raccourcissant ainsi la période globale de construction des projets photovoltaïques.

Paramètres techniques

1. Matières premières : Compatible avec l'acier Q235 et Q350, plage d'épaisseur 1,0-2,0 mm ;

2. Spécifications du profil

Pannes en forme de U : U21, U41 ;

3. Vitesse de production : vitesse de ligne de production jusqu'à 30 m/min avec fonction de poinçonnage, vitesse d'alimentation servo 60 m/min ;

4. Configuration de la station de poinçonnage : guide d'alimentation réglable d'un côté, équipé d'un dispositif de serrage à rouleaux motorisé de 2,2 KW, d'une unité de nivellement avec 3 rouleaux supérieurs et 4 rouleaux inférieurs ; alimentation servo entraînée par un servomoteur de 22,0 kW, prenant en charge l'alimentation multi-segments et la longueur d'alimentation programmable ;

5. Structure d'estampage : Cadre d'estampage avec structure à mortaise et tenon, usiné avec précision à partir d'acier 45# ; base de matrice avec structure indépendante, montée sur rail de guidage en forme de T, matériau de matrice CR12MOV, haute durabilité.

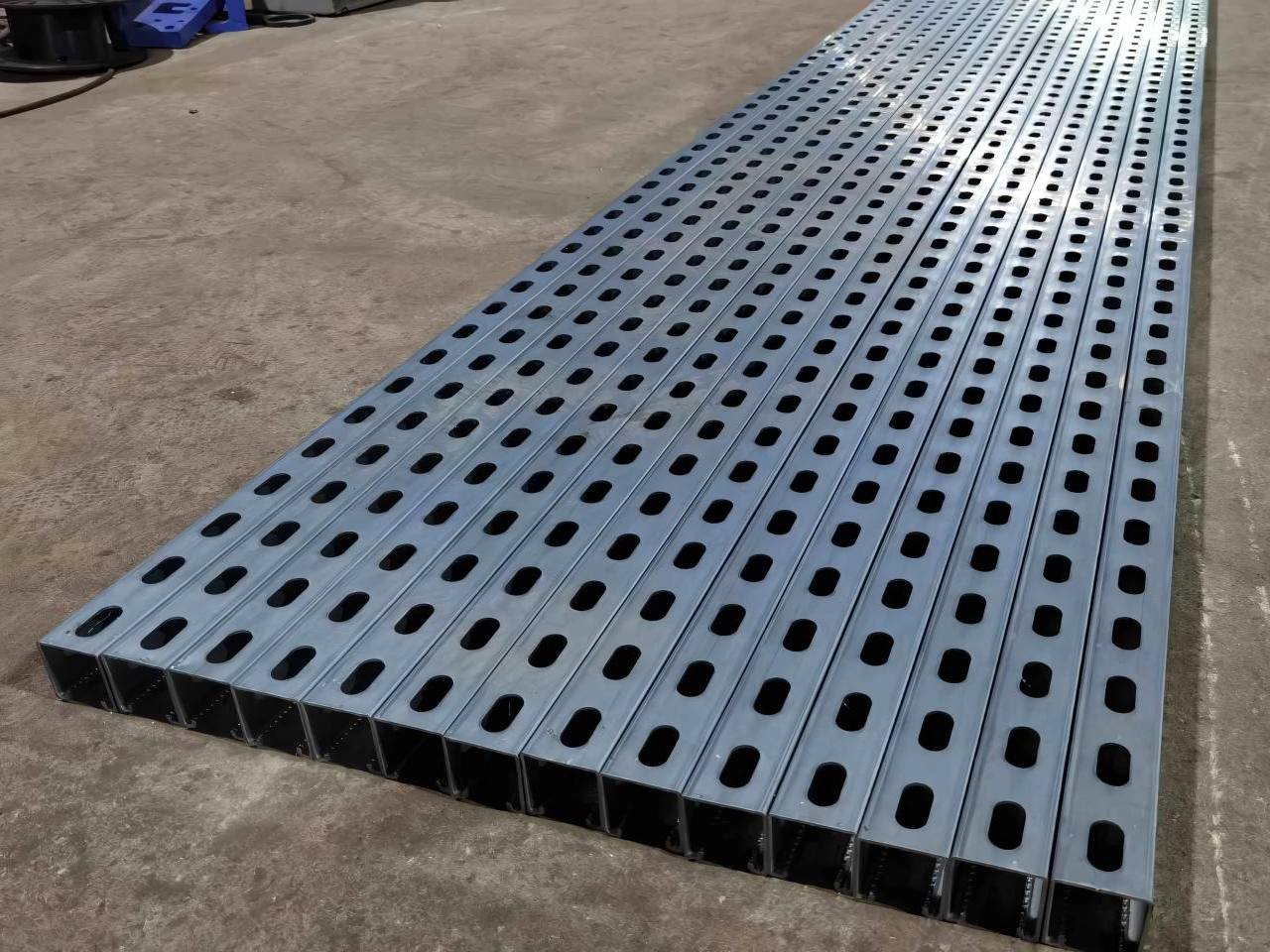

Échantillons de produits

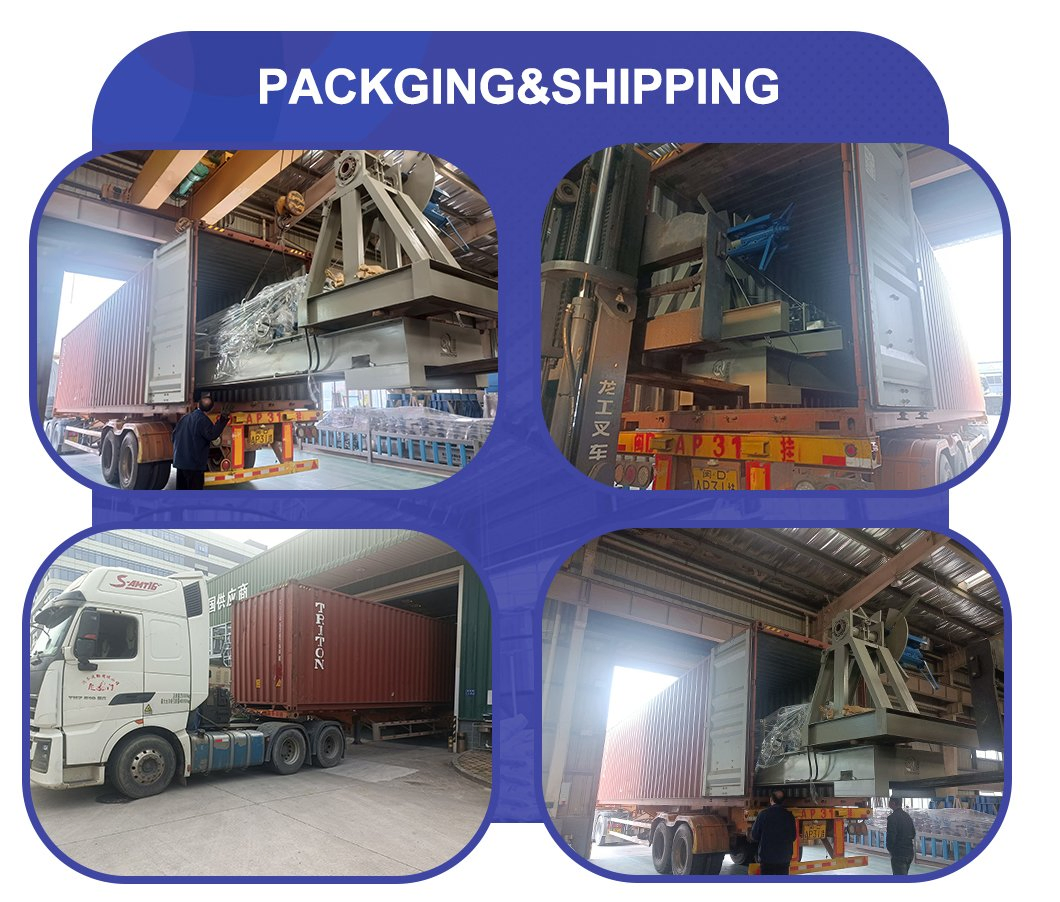

Emballage et expédition

Pourquoi nous choisir ?

1. Beenew Machinery a 29 ans d'expérience dans la fabrication de machines de profilage.

2. Produit et vend plus de 1000 ensembles de machines de formage de rouleaux, c'est la meilleure usine de machines de formage de rouleaux en Chine.

3. Nos profileuses se vendent dans plus de 50 pays et nos clients dans plus de 6 000.

4. Depuis la conception du schéma, la fabrication, l'installation et la mise en service, le service après-vente est unique.

5. Inspection stricte de la machine, les composants clés sont des configurations de bande utilisées.

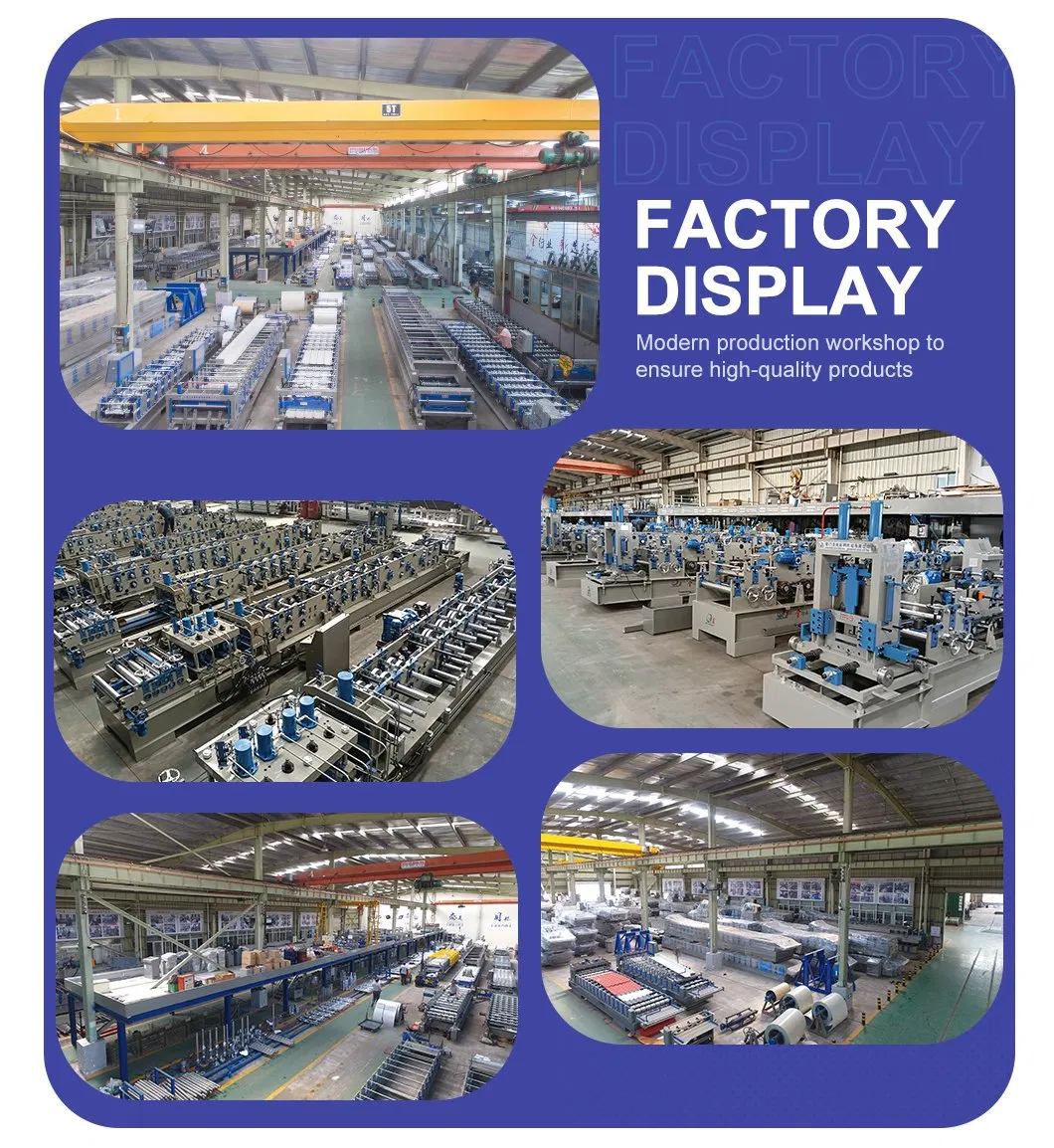

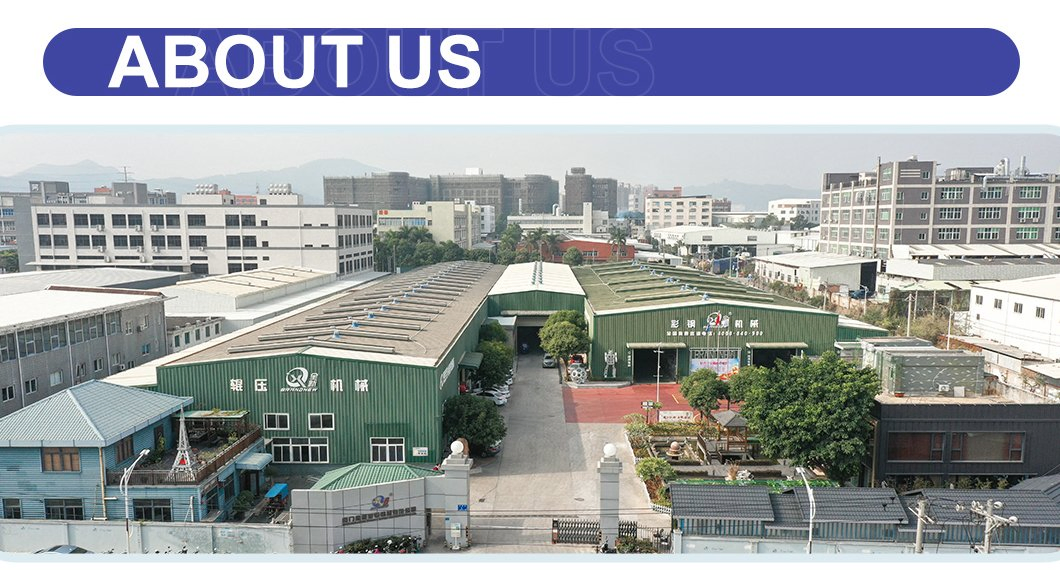

Notre usine
