Article |
Paramètres |
Épaisseur du matériau |
1,5-2,0 mm |
Largeur d'alimentation |
125-422 mm |
Moteur d'entraînement |
11kw |
Puissance de la station hydraulique |
5,5 kW |
Matériau du rouleau |
Acier 45#, traité thermiquement, recouvert de chrome dur |
Diamètre de l'arbre |
70/55mm |
Station de formage |
13 stations |

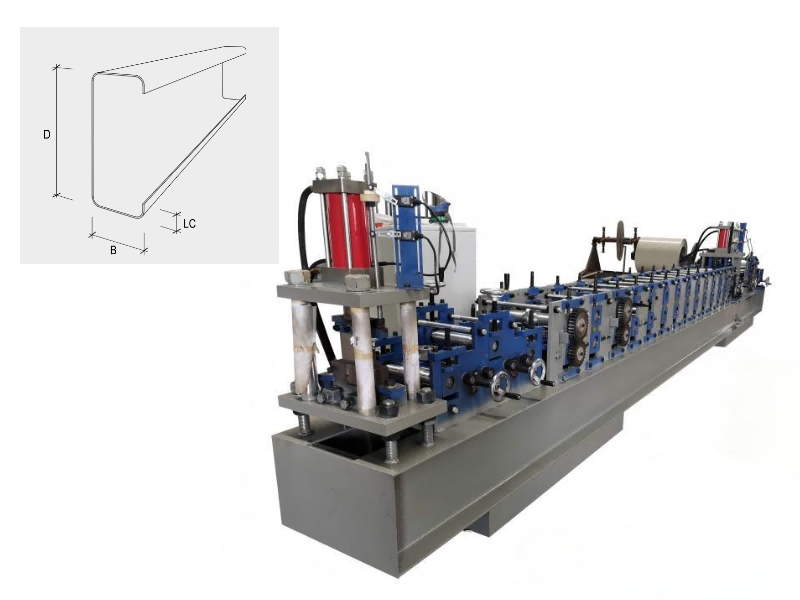

La machine à pannes peut former le matériau dans les profils de pannes requis, tels que les formes en C, Z ou U. Cette technologie garantit une haute précision, efficacité et cohérence dans la production. Machine à rouler les pannes Beenew de haute technologie garantissant les caractéristiques ci-dessus et également avec un haut degré d'automatisation. Entrez simplement le nombre et la longueur des pannes dont vous avez besoin. Le système de contrôle PLC peut alors faire fonctionner la machine automatiquement.
L'ensemble du formeur de rouleaux de pannes se compose d'un dispositif de guidage et de nivellement, d'un dispositif de pré-cisaillement et de poinçonnage, d'un laminoir principal, d'un cisaillement de poteaux et d'une armoire PLC.
-Dispositif de guidage et de nivellement : dispositif d'introduction de tôle, dispositif de guidage réglable des deux côtés, rouleaux de nivellement et autres composants. Adopter la structure des trois rouleaux de nivellement supérieurs et des quatre rouleaux de nivellement inférieurs pour le nivellement.
-Dispositif de pré-cisaillement et de poinçonnage :
Cisaille avant hydraulique pour couper les queues ; le dispositif de perforation hydraulique nécessite un arrêt pendant la coupe. Le nombre de moules de poinçonnage est personnalisé en fonction des exigences de production du client
-laminoir principal : 13 postes de formage ; Tous les arbres et rouleaux sont solides et finement traités ; Si la résistance et l'épaisseur du matériau à presser sont particulières, le matériau des rouleaux sera en acier moulé avec une résistance plus élevée et un traitement spécial.
-post cisaillement : Cisaillement après formage ; Cisaille universelle, structure à trois lames, largeur et hauteur de lame réglables ; matériau de la lame CR12MVO ;
-Armoire automate.
L'ensemble du formeur de pannes est contrôlé par PLC avec interface homme-machine. L'opérateur exécute automatiquement le programme défini (contrôle programmable) et surveille le processus de contrôle, permettant à l'opérateur de contrôler la ligne de production et de modifier les paramètres de contrôle, ainsi que la surveillance en temps réel de l'état de fonctionnement de l'équipement, des paramètres de fonctionnement et de l'indication de défaut. Réglage numérique de la longueur des pièces, la longueur des pièces peut être ajustée. Surveillance en temps réel de l'état de fonctionnement de l'équipement et de l'indication des défauts.
