Machine de formage de joints debout

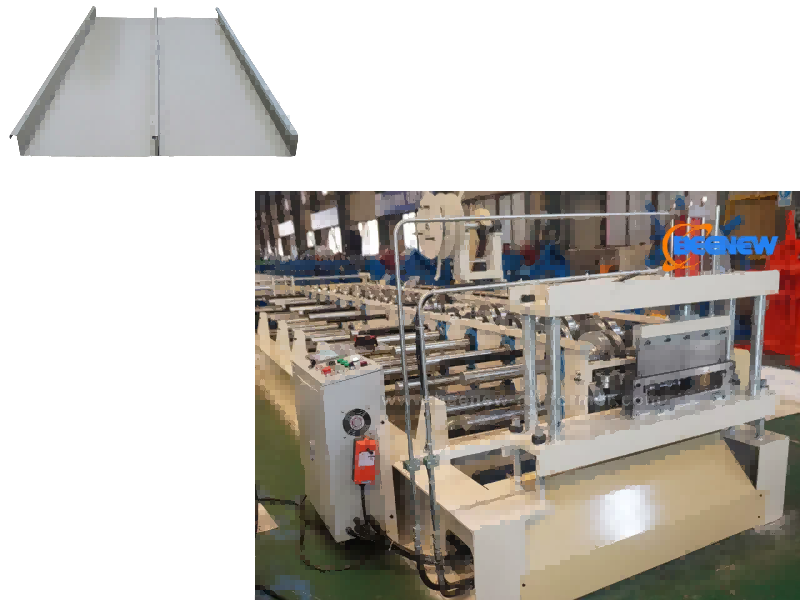

Cette machine à couvrir les toitures est une machine de formage à froid spécialement conçue pour le traitement des toitures métalliques. Elle produit principalement des tôles de toit à joints debout de la série YX65 et peut produire simultanément quatre largeurs efficaces de 280/400/500/600 mm sans changer le moule de base. Il convient à la construction de toitures à joints debout en aluminium-magnésium-manganèse et en acier coloré pour les grands bâtiments publics (gares ferroviaires à grande vitesse, aéroports, stades, etc.) et constitue un équipement de base pour le traitement des toitures métalliques de construction.

Processus de production

Alimentation des rouleaux → Déroulage → Prédécoupe manuelle à longueur → Guide d'alimentation → Profilage à froid → Post-découpe hydraulique → Collecte du produit fini. L'ensemble du processus est automatisé et ne nécessite que 1 à 2 opérateurs.

Paramètres

1. Type et dimensions du panneau

Hauteur des nervures du panneau de toit : 65 mm (identifiant du noyau de la série YX65)

Largeur de production effective : 300/400/500/600 mm

Largeur d'alimentation en matière première : environ 472/575/675/775 mm

2. Matières premières compatibles

Matériau : tôle d'acier à revêtement coloré (PPGI), tôle galvanisée, tôle aluminium-magnésium-manganèse

Épaisseur : tôle d'acier 0,35-0,8 mm, tôle d'aluminium 0,4-1,2 mm

Limite d'élasticité : 235-350MPa

3. Performances de formage

Passes de formage : 14 passes

Vitesse de formage : 8-20 m/min

Tension : 380 V/50 Hz/triphasé

4. Spécifications de l'équipement

Dimensions hors tout de la machine : environ 5 800 * 1 600 * 1 500 mm (convient au transport de conteneurs 20GP)

Poids total de la machine : 5,5 à 7 tonnes

Puissance du moteur : moteur principal 7,5 kW + moteur hydraulique 2,2 kW (configuration à deux moteurs)

Structure et configuration : L'équipement est une ligne de production intégrée, comprenant 7 composants principaux, avec un contrôle automatisé entièrement PLC :

1. Dérouleur : type manuel, capacité de charge maximale de 3 à 5 tonnes, adapté au diamètre intérieur de la bobine de 508 ± 30 mm ;

2. Machine de pré-découpe : liée au PLC, elle peut pré-calculer la longueur de la matière première pour réduire le gaspillage de matériaux ;

3. Machine de formage principale : Le corps de la machine est soudé en acier H450, les rouleaux sont en acier 40Cr avec finition miroir chromée, diamètre d'arbre 75-80 mm, entraînement par engrenage/pignon ;

4. Machine de post-découpe hydraulique : matériau de la lame de coupe Cr12Mov (traitement thermique HRC58-62), durée de vie de coupe supérieure à 1 million de fois, la précision de coupe est garantie même lorsque la machine est arrêtée ;

5. Système de contrôle PLC : avec l'écran tactile, il peut saisir le lot de production, la longueur et la quantité pour obtenir une découpe et un comptage entièrement automatiques ;

6. Support de décharge : 3 ensembles de supports à rouleaux non motorisés pour un transport pratique du produit fini ;

7. Outils inclus : 1 à 2 jeux de chacun de pinces à joints manuelles et d'une machine de serrage de joints électrique, adaptés à l'installation sur le toit sur site.

Informations commerciales et après-vente

1. Délai de livraison : environ 45 jours ouvrables ;

2. Quantité minimum de commande : 1 unité ;

3. Méthode de paiement : TT/L/C ;

4. Port d'expédition : port de Xiamen, Chine ;

5. Garantie après-vente : garantie d'un an (extensible à 2 ans pour les composants principaux), assistance technique 24 heures sur 24, service sur site d'ingénieurs étrangers disponible ;

6. Certifications : Conforme aux normes CE/ISO/SGS et autres normes internationales.

Applications

Les profilés à joints debout sont couramment utilisés pour les bâtiments résidentiels et commerciaux. Ils sont utilisés aussi bien pour l’installation de toiture que pour le revêtement de murs. Simple et généreux, beau et solide. Utilisé conjointement avec des machines à cintrer l'arc et des machines à courber, il peut être utilisé pour répondre à une variété de formes.
