Machine de fabrication de pannes Z

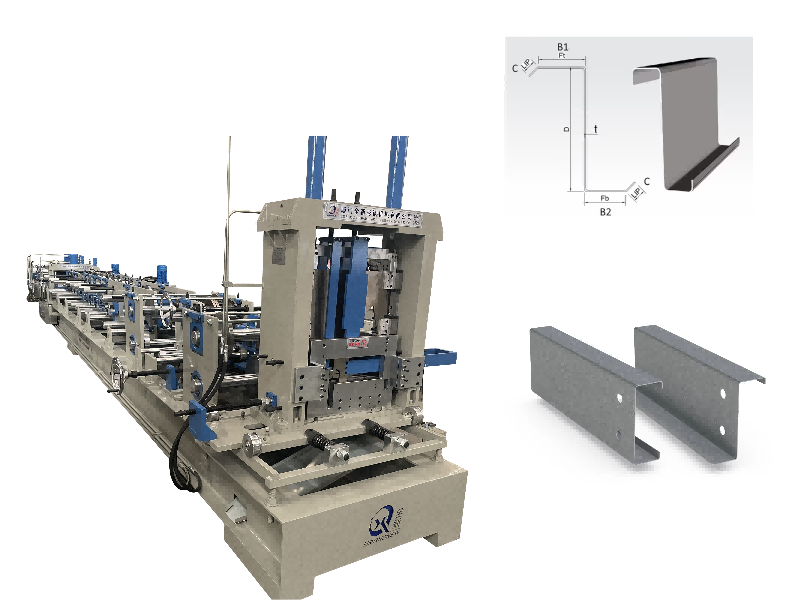

Machine de formage de rouleaux de pannes Z

Beenew Machinery est l'un des premiers fabricants de machines de formage de pannes de type Z en Chine et peut fournir des solutions complètes pour les pannes de type Z dans des largeurs standard de 75/100/125/150/200 mm et des tailles personnalisées.

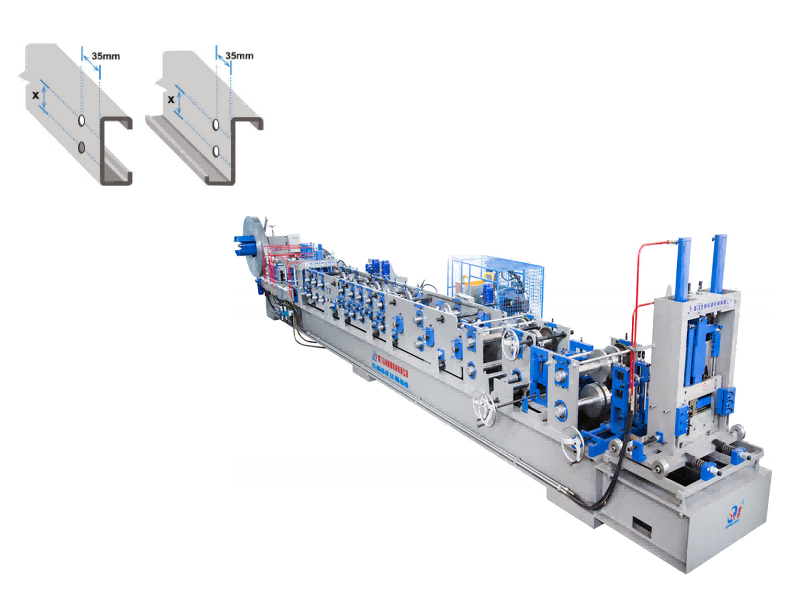

Cette machine de formage peut produire des pannes de type Z et est également compatible avec les pannes de type C. Les pannes en acier produites sont constituées de tôle d'acier laminée à chaud par pliage à froid, sont légères et adaptées aux caractéristiques des pannes de toiture. Ils sont largement utilisés dans le support des toitures et des murs des bâtiments de grande et moyenne taille et constituent un équipement de production de composants essentiels pour les bâtiments à structure métallique.

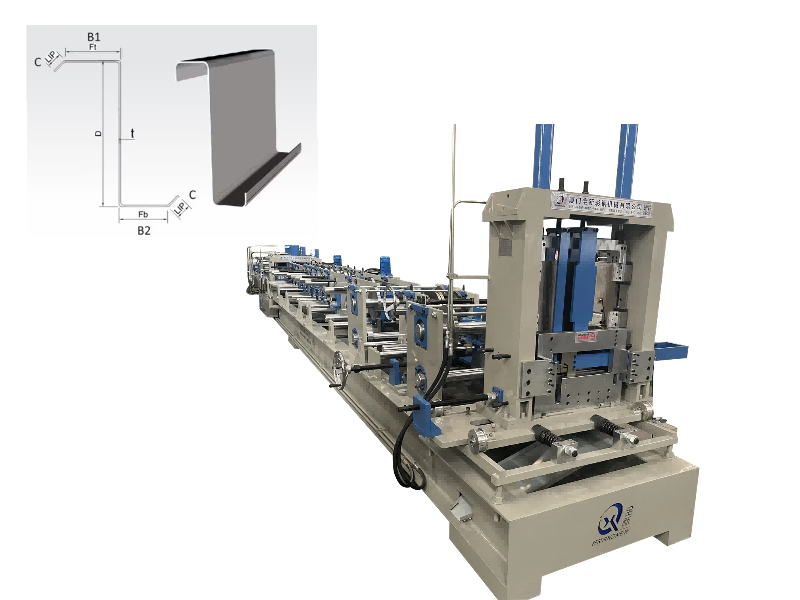

Pannes de type Z : Avec une section transversale en forme de Z, des parois minces, un poids léger, d'excellentes performances transversales et une résistance élevée, elles peuvent être utilisées non seulement pour la toiture mais également pour le support structurel des murs et les poutres de plancher, et sont un type de panne couramment utilisé dans les bâtiments à structure métallique.

Caractéristiques de la machine

Produit des pannes de différentes tailles sans changer de rouleaux/cales ; commutation rapide entre les tailles 60-250 mm en une minute, sans limitation de taille dans cette plage, économisant ainsi les matières premières.

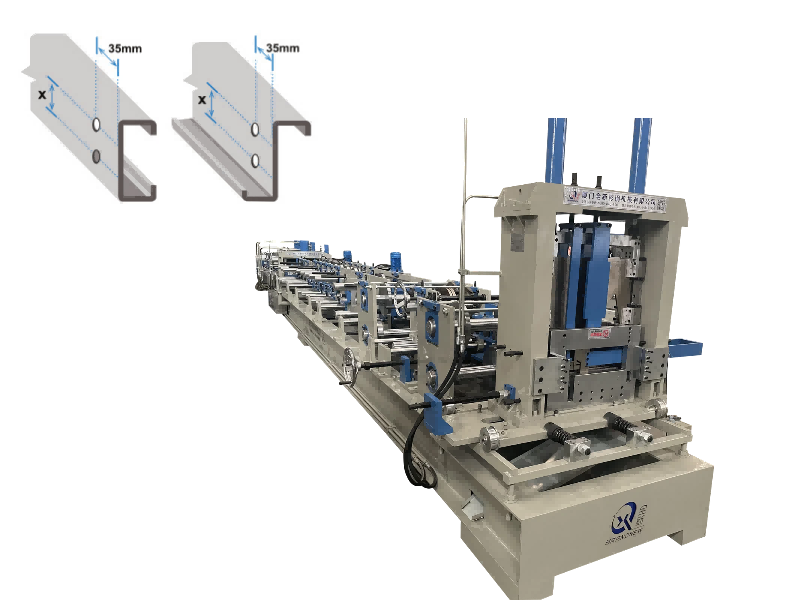

Equipé d'un système de pré-découpe (avec post-découpe en option) ; pas besoin de changer d'outils pour différentes tailles ; des poinçons peuvent être réalisés à n'importe quelle position sur l'âme des pannes et les brides ; prend en charge le gaufrage et la gravure de logo.

Opération simple et faibles coûts de maintenance ; équipé d'un capot de protection, d'un interrupteur d'urgence et d'un programme de protection contre les erreurs pour une protection de sécurité complète.

Tolérance de longueur de traitement ±0,5 mm ; compatible avec les matières premières à limite d'élasticité Q235 ; qualité du produit fini stable.

Paramètres techniques

Paramètres de base : largeur de traitement du Web 100-600 mm, bride 10 mm, épaisseur d'inspection 0,5 mm ; traitement de tôles de 1,5 à 3 mm à revêtement coloré (PPGI) et de tôles galvanisées (GI) ; vitesse de production environ 15m/min.

Composants de machines

Dérouleuse : Largeur maximale 600 mm, charge maximale 5000 kg, modes de fonctionnement passif/hydraulique.

Unité principale de formage par pliage à froid : 11 à 15 stations de rouleaux, les rouleaux sont en acier chromé GCR15 (HRC58-62°), l'arbre principal est en acier massif 45# de 80 mm, entraîné par un moteur électrique Shanghai de 18,5 kW.

Dispositif de découpe et de poinçonnage : les coupeurs/matrices sont en acier traité Cr12 (HRC58-62°), moteur de station hydraulique 5,5 KW, utilisant une découpe de type colonne qualifiée.

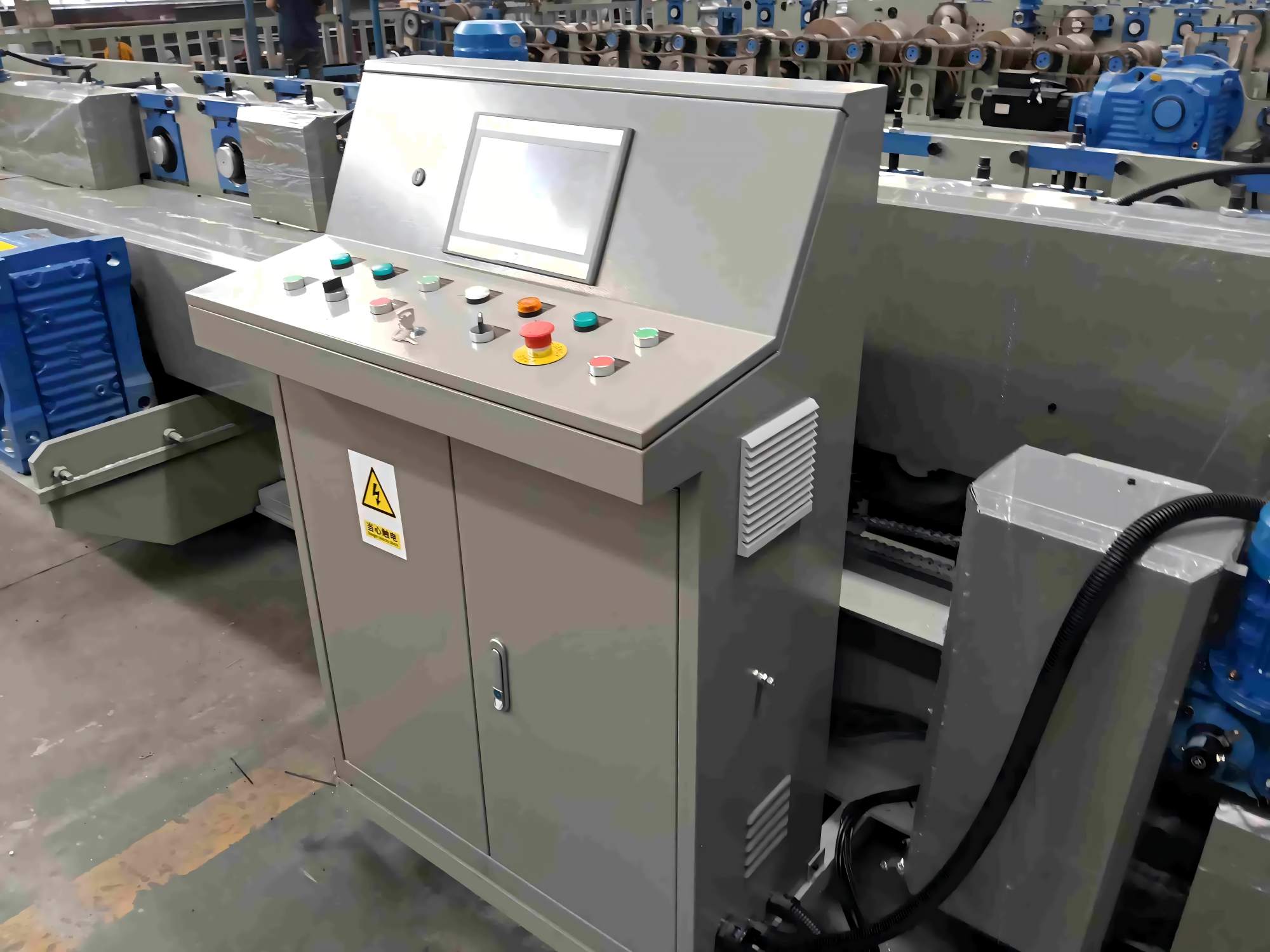

Armoire de commande PLC : encodeur Delta PLC + Omron, fonctionnement par écran tactile, erreur de longueur ± 2 mm, prend en charge le chinois et l'anglais, triphasé 380 V/50 HZ (personnalisable).

Station de pompage hydraulique : huile hydraulique 46#, électrovannes Huade, moteur 5,5 kW, refroidissement par ventilateur.

Plateforme de support de production : Type non motorisé, longueur 2 m.

Flux de processus de production

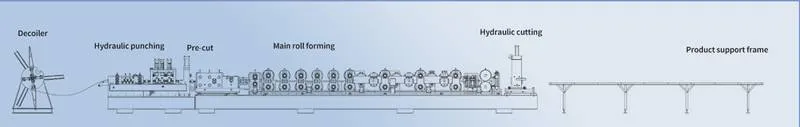

Machine de déroulement → Mandrin de formage → Système hydraulique → Système de contrôle automatique → Mécanisme de formage étape par étape → Mécanisme de cisaillement automatique → Table de réception du produit fini. Les processus de base comprennent le poinçonnage hydraulique et la découpe hydraulique.

Différences entre les pannes de type Z et de type C

Les deux sont des pannes à structure en acier, mais leurs principales différences résident dans sept aspects. Les pannes de type Z sont plus avantageuses dans les applications de toiture à grande portée et à forte pente :

Les pannes de type C ont un angle de 90° et sont utilisées pour la construction de murs et de poutres de plancher ; Les pannes de type Z ont un angle <90°, offrant une plus grande flexibilité et sont utilisées pour le support du toit et des murs, adaptées aux toits à forte pente.

Les pannes de type Z peuvent se chevaucher en continu, ce qui convient aux bâtiments métalliques de grande portée, tandis que les pannes de type C ne peuvent pas se chevaucher.

Les pannes de type Z ont une résistance plus élevée et peuvent supporter des structures lourdes, adaptées aux bâtiments agricoles et industriels, mais ont des exigences d'installation plus élevées ; Les pannes de type C ont une résistance légèrement inférieure mais sont plus faciles à installer.

Plus la pente du toit est grande, plus le taux d'utilisation du module de section de flexion verticale des pannes de type Z est élevé, alors que les pannes de type C n'ont pas cette caractéristique.

Services d'assistance

Beenew Machinery, créée en 1997 et basée à Xiamen, Fujian, est spécialisée dans la production personnalisée de diverses machines de profilage. Nos produits sont certifiés IAF/SGS/CE et nous coopérons avec plus de 80 pays. Plus de 2 000 clients ont visité notre usine. L'équipement est accompagné d'une garantie de plus de 20 ans.

Service après-vente

Garantie d'un an sur l'ensemble de la machine, 24 mois de réparation gratuite et assistance technique à vie. Les pièces non réparables seront remplacées gratuitement pendant la période de garantie (le client supporte les frais de port).

Livraison dans les 35 jours suivant la réception de l'acompte. Un équipement personnalisé est disponible.

Les clients visitant notre usine peuvent recevoir une formation en face à face sur l'installation, le fonctionnement et le personnel technique des équipements.

Nous gérons les expéditions mondiales en fournissant une gamme complète de services logistiques, notamment l'emballage, le renforcement, la stérilisation et le chargement.

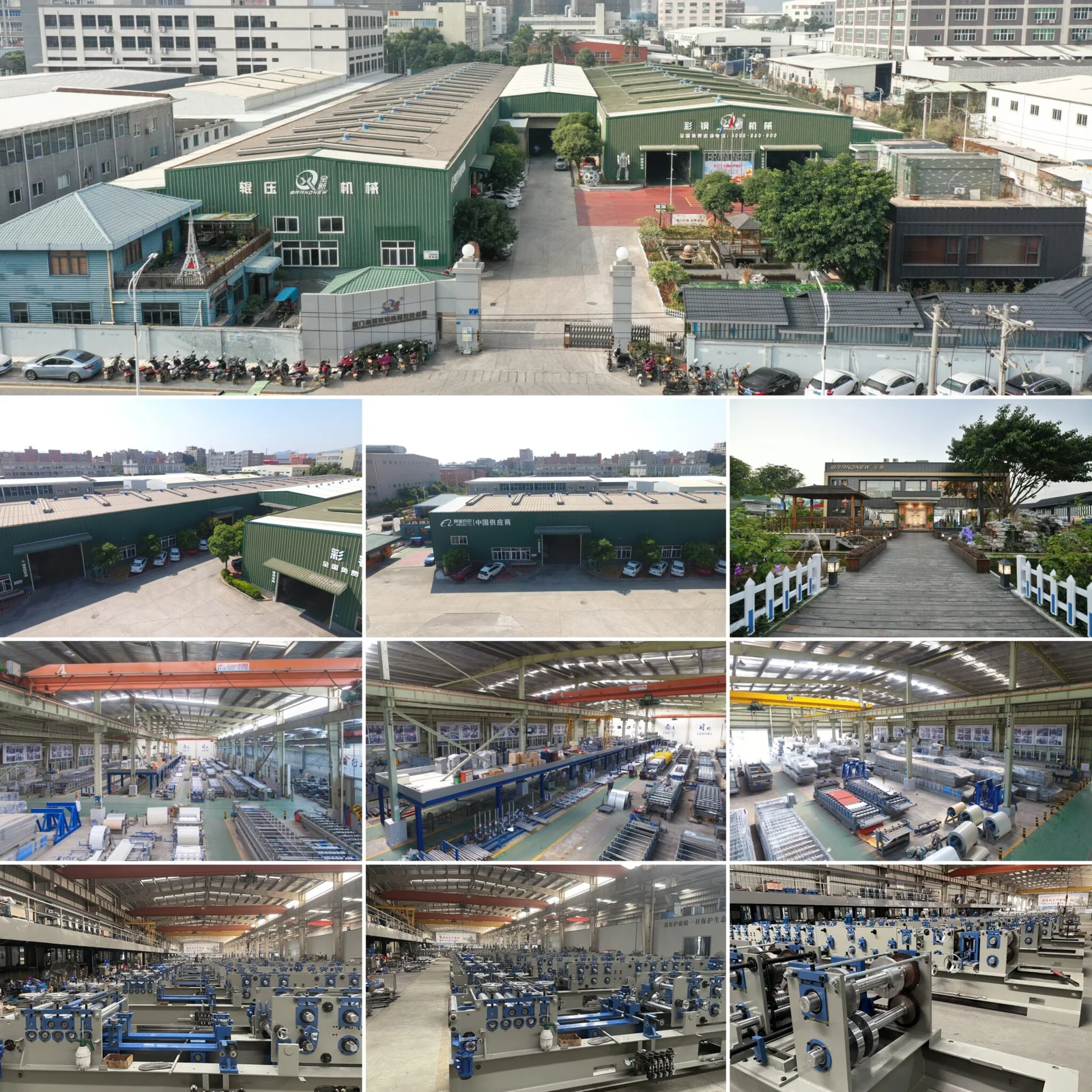

Nouvelle usine
